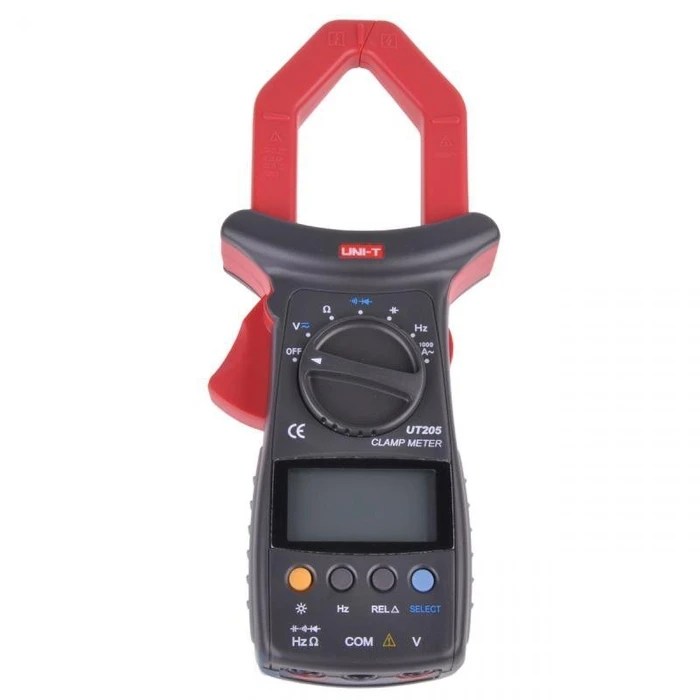

Αμπεροτσιμπίδα Uni-T UT205

Name: Αμπεροτσιμπίδα Uni-T UT205
Brand: Uni-T
SKU: 1143233699
Price: 56.41 EUR
Availability: OutOfStock

Κωδ. Προϊόντος: 1143233699

Διαθέσιμο σε 1 - 3 ημέρες

56,41 €

1,76€ / μήνα

εως 36 δόσεις με πιστωτική κάρτα

Ποσότητα:

Προσθήκη

Χρειάζεσαι Βοήθεια; Συμπλήρωσε τα στοιχεία σου για να σε καλέσουμε άμεσα!

Δες τις επιλογές δόσεων ανά μήνα.

4 δόσεις 0% επιτόκιο, 20€ έως 300€

3 έως 60 δόσεις 300€ έως 100.00€

DC Τάση:

400 mV. ± (0,8% + 3)
4 V / 40 V / 400 V, ± (0,8% + 1)
600 V ± (1% + 3)

AC Τάση:

4 V / 40 V / 400V; ± (1,2% + 5)
600 V ± (1,5% + 5)

Ρεύμα AC:

400 A ± (2% + 5)
1000 Α <800 Α. ± (2% + 5) /> 800 Α. ± (3% + 5)

Αντίσταση:

400 Ohm / 4 MOhm; ± (1,2% + 2)
4 kOhm / 40 kOhm / 400kOhms. ± (1% + 2)
40 MOhm ± (1,5% + 2)

Χωρητικότητα:

40 nF ± (5% + 40)
400 nF / 4 μF / 40 μF ± (3% + 5)
100 μF ± (4% + 5)

Συχνότητα: 10 Ηz / 100 Ηz / 1 kHz / 10 kHz / 100 kHz / 1 ΜΗz / 10 ΜΗz ± (0,1% + 3)
Έλεγχος ακουστικής συνέχειας
Diode
Auto Range
LCD Backlight
Εικονίδιο Οθόνη
Σχετική τιμή
Κύκλος λειτουργίας: 0,1% -99,9% Χωρητικότητα
Αυτόματη απενεργοποίηση
Σιαγόνα: 40 mm

Πιστοποιητικό
